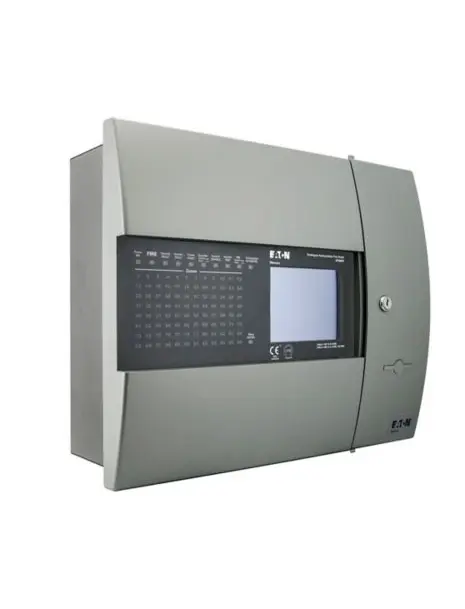

Eaton DF60004G VDS 4 Loop Adresli Yangın Paneli

Eaton DF60004G VDS 4 Loop Adresli Yangın Paneli

  • Loop Kapasitesi: DF60004G paneli, dört loop destekler ve her loop iki yüz adres kapasitelidir.
  • Kolay Otomatik Adresleme: Manuel hataları önler, kurulum süresini kısaltır.
  • Konvansiyonel Siren Devreleri: Dört siren devresi ile açık ve kısa devre durumlarını izler.
  • Yardımcı Çıkışlar: Yangın ekipmanları için 24V 30mA, arıza koruma için 12V 30mA çıkış sağlar.
  • Güç Kaynağı: 230V AC şebeke beslemesi ve iki adet on iki amper saat batarya ile çalışır.
  • Entegre Yazıcı: Opsiyonel yazıcı seçeneği ile yangın durumlarını yazılı olarak kaydeder.
  • Ağ Bağlantısı: Yüz yirmi altı panele kadar ağ genişletme kapasitesine sahiptir.
  • Fiziksel Yapı: Dayanıklı çelik gövde ve IP30 koruma sınıfına sahiptir.
  • Çevresel Dayanıklılık: Eksi beş ila artı kırk derece sıcaklıkta ve yüzde yetmiş beşe kadar nemde çalışır.
  • Yardımcı Röle: Yangın durumunda devreye giren bir set röleye sahiptir.
  • Çıkış Portları: RS485 ve RS232 çıkışları ile tekrarlayıcı ve diğer cihazlarla bağlantı sağlar.
  • Sertifikalar: EN54-2, EN54-4 ve EN50130-4 sertifikalarına sahiptir.
  • Kullanıcı Dostu Arayüz: Basit kullanıcı arayüzü ile yönetimi kolaydır.
  • Kısa Devre İzolatörü: Looplarda kısa devrelere karşı koruma sağlar



Eaton DF60004G Yangın Paneli, özellikle büyük ölçekli projelerde kullanılmak üzere tasarlanmış, akıllı adreslenebilir bir yangın alarm sistemidir. Panelin dört loop kapasitesi, geniş cihaz bağlantı imkanları ve gelişmiş özellikleri ile yangın güvenliği konusunda etkili bir çözüm sunmaktadır. Basit kullanıcı arayüzü, güvenilir sertifikaları ve genişletilebilir ağ yapısı ile endüstriyel uygulamalar ve büyük işletmelerde yangın güvenliği sağlamak için uygundur.

Loop Kapasitesi ve Adresleme

DF60004G paneli, dört loop kapasitesine sahip bir yangın alarm sistemidir. Her bir loop, iki yüz cihaza kadar adresleme yapabilir. Toplamda sekiz yüz cihaza kadar adresleme kapasitesi ile büyük tesislerde yangın güvenliği ve algılama cihazlarının merkezi bir sistemle kontrol edilmesine olanak tanır. Otomatik adresleme özelliği, manuel adresleme hatalarını en aza indirerek kurulum sürecini hızlandırır ve daha verimli bir kurulum sağlar​(DF60004G).

Konvansiyonel Siren Devreleri

DF60004G panelinde, dört adet konvansiyonel siren devresi bulunur. Bu devreler, sistemin yangın durumunda açık ve kısa devrelere karşı sürekli olarak izlenmesini sağlar. Bu izleme kapasitesi, güvenliğin kesintisiz sürdürülmesine yardımcı olur ve yangın alarmı sırasında sirenlerin doğru çalışmasını sağlar​(DF60004G).

Yardımcı Çıkışlar

Panel, yangın ekipmanları ve arıza koruma ekipmanları için yardımcı çıkışlar sağlar. Yardımcı yangın ekipmanları için 24V 30mA ve arıza koruma ekipmanları için 12V 30mA çıkışlar mevcuttur. Bu çıkışlar, yangın algılandığında yangın güvenlik sisteminin hızlı bir şekilde aktive olmasını ve sistemin sorunsuz çalışmasını sağlar​(DF60004G).

Güç Kaynağı ve Yedek Güç

DF60004G, 230V AC şebeke beslemesi ile çalışır ve 24V DC nominal gerilim sağlar. Elektrik kesintilerine karşı iki adet on iki amper saat kapasiteli batarya ile donatılmıştır. Bu sayede, panel, elektrik kesintilerinde bile çalışmaya devam eder. Gelişmiş enerji yönetimi ve sıcaklık dengelemesi sayesinde bataryaların ömrü uzatılabilir ve sistem kesintisiz olarak güvenliği sağlamaya devam eder​(DF60004G).

Entegre Yazıcı ve Genişletilebilirlik

DF60004G paneli, opsiyonel entegre yazıcı seçeneği ile donatılabilir. Bu yazıcı, yangın durumlarında raporlama ve veri kaydı için kullanılabilir. Panel ayrıca, toplamda 126 panele kadar ağ genişletme kapasitesine sahiptir. Bu genişletilebilir ağ yapısı, büyük binalar veya kompleks projelerde çok sayıda panelin entegre bir şekilde yönetilmesine olanak tanır. Ağ genişletmesi için her panele ek bir ağ kartı takılması gerekmektedir​(DF60004G).

Fiziksel Yapı ve Boyutlar

DF60004G paneli, dayanıklı çelikten yapılmış bir gövdeye sahiptir. Standart versiyonun boyutları 397mm x 497mm x 180mm iken, genişletilmiş batarya (EB) versiyonunun boyutları 397mm x 497mm x 280mm'dir. Panelin ağırlığı ise 18 kg’dır. Panel, IP30 koruma sertifikası ile donatılmıştır, bu da panelin dış etkilere karşı korunduğunu gösterir. Kablo girişleri ise üst kısmında 31 kablo geçişi, arka kısmında ise 12 kablo geçişi bulunur. Bu fiziksel özellikler, kurulum kolaylığı ve dayanıklılık açısından avantaj sağlar​(DF60004G).

Çevresel Dayanıklılık

DF60004G yangın paneli, -5°C ila +40°C sıcaklık aralığında sorunsuz bir şekilde çalışır. Panel ayrıca, %75'e kadar bağıl nem oranına dayanıklıdır. Bu çevresel koşullar, panelin farklı iklimlerde ve zorlu ortamlarda güvenilir şekilde çalışmasına olanak tanır. Yangın güvenlik sistemlerinin geniş bir yelpazede çalışabilmesi için bu dayanıklılık oldukça önemlidir​(DF60004G).

Yardımcı Röle ve Çıkış Portları

Yangın alarmı durumunda, DF60004G paneli bir yardımcı röle sağlar. Yangın durumunda devreye giren bu röle, yangın alarmı sisteminin sorunsuz bir şekilde çalışmasını sağlar. Ayrıca, panelde RS485 ve RS232 çıkış portları bulunur. Bu portlar, sistemin tekrarlayıcılarla ve diğer güvenlik cihazları ile bağlantı kurmasına imkan tanır. Bu sayede, yangın güvenlik sistemleri genişletilebilir ve entegre bir yapı sunar​(DF60004G).

Sertifikalar ve Standartlar

Eaton DF60004G yangın paneli, Avrupa yangın güvenliği standartlarına uygun olarak tasarlanmıştır ve EN54-2, EN54-4 ve EN50130-4 gibi önemli sertifikalara sahiptir. EN54-2 sertifikası, yangın alarm kontrol ve gösterge ekipmanlarının performansını ve güvenilirliğini ölçerken, EN54-4 sertifikası, güç besleme ekipmanlarının güvenliğini değerlendirir. EN50130-4 sertifikası ise panelin elektromanyetik uyumluluk ve dayanıklılık açısından test edilip onaylandığını gösterir. Bu sertifikalar, panelin yüksek güvenlik standartlarına ve güvenilir performans gereksinimlerine tam uyum sağladığını kanıtlar​(DF60004G).

Kullanıcı Dostu Arayüz ve Uyumlu Ekipmanlar

DF60004G paneli, son kullanıcılar için basit ve kullanıcı dostu bir arayüz sunar. Dokunmatik ekranı ve anlaşılır menü yapısı, yangın güvenliği personelinin sistemi hızlı ve etkili bir şekilde yönetmesine olanak tanır. Ayrıca, Eaton’ın geniş uyumlu aksesuar yelpazesi ile entegre edilebilir. Yangın dedektörleri, manuel çağrı noktaları ve sirenler gibi çeşitli cihazlar, panel ile sorunsuz bir şekilde çalışır​(DF60004G).

Kısa Devre İzolatörü

Sistem, looplarda oluşabilecek kısa devrelere karşı maksimum koruma sağlayan entegre kısa devre izolatörleri ile donatılmıştır. Bu izolatörler, yangın alarm sisteminin güvenli ve kesintisiz çalışmasını sağlar. Kısa devre izolatörleri, sistemde oluşabilecek elektriksel sorunlara karşı güvenliği artırır ve sistemin genel performansını iyileştirir​(DF60004G).

Sonuç

Eaton DF60004G Yangın Paneli, geniş loop kapasitesi, otomatik adresleme, entegre yazıcı ve genişletilebilir ağ özellikleri ile büyük projeler için ideal bir yangın güvenliği çözümüdür. Sertifikaları ve güvenlik standartlarına uygun yapısı, panelin güvenilirliğini artırırken, çevresel dayanıklılığı ve kullanıcı dostu arayüzü, sistemin yönetimini kolaylaştırır. Bu panel, yangın güvenliği konusunda etkili ve güvenilir bir çözüm arayan projeler için güçlü bir tercihtir.
